Proyecto de ingeniería

Línea completa de granulación por vía húmeda

Siete equipos en acero inoxidable trabajando como un solo proceso: el polvo entra por transporte neumático y sale granulado y seco.

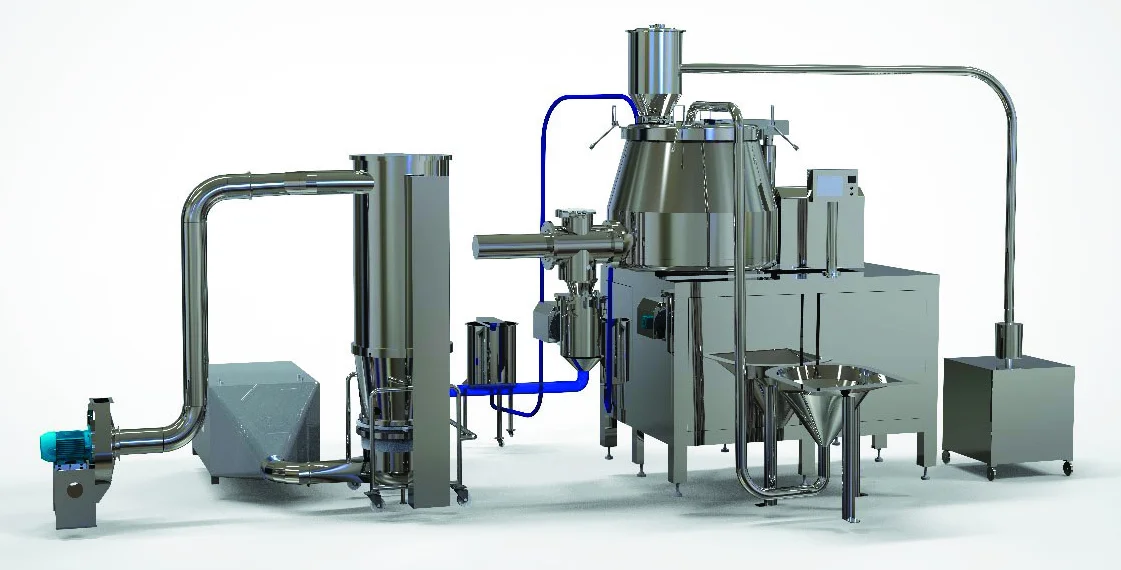

Render de la línea de granulación por vía húmeda de Ateindus: turbo mezclador, molino calibrador cónico, horno de secado de lecho fluidizado, tanques de aglutinante y transporte neumático, todo en acero inoxidable Turbo mezclador (High Shear Mixer Granulator) Tolva de cargue de producto, neumática Tolva receptora del transporte neumático Tanque de aglutinante con inyección de líquidos
Los siete equipos de la línea. Pasa el cursor sobre un número para ver de qué equipo se trata, y púlsalo para ir a su ficha.

Ateindus diseñó y fabricó una línea completa de granulación por vía húmeda para la industria farmacéutica. No es un equipo suelto: son siete máquinas en acero inoxidable conectadas entre sí, desde la carga de las materias primas hasta el producto granulado y seco.

La granulación por vía húmeda convierte un polvo en gránulos: se humedece con una solución aglutinante mientras se mezcla, las partículas se aglomeran al chocar entre ellas, se calibra el tamaño y se seca. En un principio activo la exigencia no es la capacidad sino la uniformidad, y por eso el mezclador y su tiempo de ciclo se eligen sobre la fórmula concreta y no sobre un catálogo genérico.

Cada línea se dimensiona sobre el proceso real del cliente: volumen por lote, comportamiento del polvo, tipo de aglutinante y qué voltaje hay disponible en planta.

El proceso de granulación por vía húmeda, paso a paso

  1. Mezcla de polvos

    Se realiza mezcla en seco según formulación, para obtener una buena homogeneización y dispersión. Utilizamos el turbo mezclador (High Shear Mixer Granulator); el producto o las materias primas se cargan mediante transporte neumático.

  2. Humectación

    Se le añade solución líquida o aglutinante a través de un recipiente, bomba y boquilla atomizada, sobre el producto en movimiento dentro del recipiente del turbo mezclador.

  3. Aglomeración

    El polvo mezclado con el aglutinante añadido permite que las partículas queden unidas, a medida que colisionan entre ellas.

  4. Calibración del tamaño de partícula

    Mediante un molino calibrador cónico en la descarga del mezclador se hace pasar el producto, para unificar el tamaño de partícula y entregarla al secador.

  5. Secado

    Mediante un sistema de secado por lecho fluidizado se le extrae humedad al producto y se obtiene el producto final granulado con las propiedades requeridas.
